En el sector industrial, las calderas son equipos esenciales para la generación de vapor, un recurso vital en múltiples procesos productivos. Entre los diferentes tipos existentes, la caldera pirotubular se ha consolidado como una de las más utilizadas por su eficiencia, robustez y versatilidad. Comprender las partes de una caldera pirotubular es fundamental para operarla de manera segura, optimizar su rendimiento y prolongar su vida útil.
¿Qué es una caldera pirotubular y cómo funciona?
Una caldera pirotubular, también conocida como caldera de tubos de humo, es un equipo en el que los gases calientes generados por la combustión circulan a través de tubos que se encuentran rodeados de agua. El calor se transfiere desde los gases hacia el agua, generando vapor para ser utilizado en procesos industriales, calefacción o producción de energía.
Su funcionamiento se caracteriza por:
- Alta capacidad de producción de vapor.
- Sencillez en el diseño y facilidad de mantenimiento.
- Adaptabilidad a diferentes tipos de combustibles (diésel, gas, biomasa, entre otros).

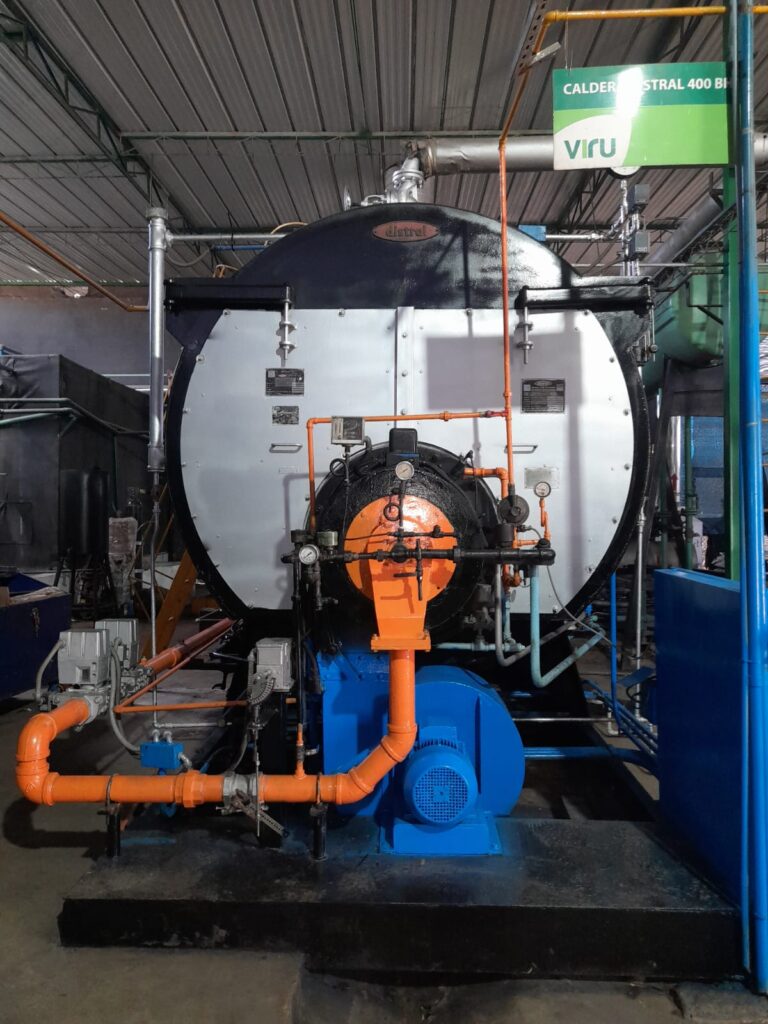

Partes de una caldera pirotubular
Aunque el diseño puede variar según el fabricante y la aplicación, existen componentes fundamentales presentes en todas las calderas pirotubulares. A continuación, se describen sus elementos principales:
Cámara de combustión
Es el corazón de la caldera, donde ocurre la quema del combustible. Está diseñada para soportar altas temperaturas y garantizar una combustión eficiente. Su recubrimiento refractario evita pérdidas de calor y protege la estructura.
Tubos de humo
Conductos por los que circulan los gases calientes desde la cámara de combustión. Están sumergidos en agua y permiten la transferencia de calor. Su limpieza regular es clave para mantener la eficiencia térmica.
Hogar o quemador
El dispositivo que introduce y enciende el combustible. Puede ser automático, modulante y adaptado al tipo de combustible utilizado. La regulación adecuada del quemador influye directamente en el rendimiento y en la reducción de emisiones contaminantes.
Recipiente de agua o carcasa
Es el gran depósito que envuelve los tubos de humo y la cámara de combustión. Su función es contener el agua que se convertirá en vapor. Debe ser fabricado con acero de alta resistencia para soportar presión y temperatura.
Tapa frontal y trasera
Facilitan el acceso a los tubos de humo y a la cámara de combustión para tareas de inspección y mantenimiento.
Válvulas y accesorios de seguridad
Incluyen la válvula de seguridad, que libera presión excesiva, y el manómetro, que mide la presión interna. También se añaden indicadores de nivel de agua y termómetros.
Sistema de alimentación de agua
Bombea el agua desde un tanque de almacenamiento hasta la caldera. Puede incorporar economizadores para precalentar el agua con los gases de escape y así mejorar la eficiencia.
Chimenea o sistema de evacuación
Conduce los gases de combustión fuera de la caldera, asegurando una correcta ventilación y evitando acumulaciones peligrosas.
Importancia de conocer las partes de una caldera pirotubular
Identificar y comprender cada componente de una caldera pirotubular es mucho más que un ejercicio teórico; es una necesidad operativa que repercute directamente en la productividad y seguridad de cualquier planta industrial. Al conocer la función y ubicación de cada pieza, los operadores pueden detectar fallas tempranas antes de que evolucionen en averías graves que paralicen la producción. Esto incluye la identificación de fugas, ruidos inusuales, variaciones en la presión o acumulaciones de residuos que indiquen un mal funcionamiento.
La comprensión técnica también permite optimizar el consumo de combustible, ya que un ajuste preciso del quemador, una correcta limpieza de los tubos de humo o el uso de economizadores puede reducir el gasto energético hasta en un 15%. Este ahorro no solo beneficia al presupuesto operativo, sino que también contribuye a la sostenibilidad, reduciendo las emisiones de gases contaminantes.
Otra ventaja clave es garantizar la seguridad del personal. Las calderas trabajan bajo alta presión y temperatura, por lo que una pieza defectuosa o un mal uso puede derivar en accidentes graves. Un operador entrenado en la identificación de riesgos es capaz de actuar de forma preventiva y aplicar protocolos de seguridad adecuados.
Finalmente, un buen conocimiento de los componentes ayuda a reducir tiempos y costos de mantenimiento, ya que las intervenciones pueden planificarse con antelación y ejecutarse de manera más eficiente. Esto es especialmente relevante para industrias que trabajan en régimen continuo, donde una parada no programada puede generar pérdidas significativas.
En este contexto, contar con un proveedor o aliado técnico especializado, como Fluidos y Procesos, marca una diferencia sustancial. Su experiencia en ingeniería, diseño y mantenimiento garantiza que cada componente sea revisado, optimizado y documentado conforme a los más altos estándares del sector.
Mantenimiento de las partes de una caldera pirotubular
El mantenimiento preventivo es la estrategia más eficaz para asegurar el rendimiento y prolongar la vida útil de una caldera pirotubular. No se trata únicamente de reparar piezas cuando fallan, sino de aplicar un plan estructurado que incluya acciones periódicas y controles técnicos exhaustivos.
Entre las tareas más importantes está la inspección de la cámara de combustión, donde se verifica el estado del revestimiento refractario, la ausencia de grietas y la correcta distribución de la llama. Una combustión mal ajustada puede generar depósitos de hollín, disminuir la transferencia de calor y aumentar el consumo de combustible.
La limpieza de los tubos de humo es otra acción esencial, ya que la acumulación de hollín o residuos puede reducir drásticamente la eficiencia térmica. Dependiendo del tipo de combustible, este procedimiento debe realizarse cada ciertos meses para evitar bloqueos y sobrecalentamientos.
La verificación de las válvulas de seguridad y demás accesorios de control es vital para prevenir accidentes. Estos elementos son la última barrera frente a un exceso de presión, por lo que su correcto funcionamiento es obligatorio según normativas de seguridad industrial.
El chequeo del nivel de agua y la revisión del sistema de alimentación asegura que la caldera nunca opere en seco, condición que podría dañar irreversiblemente la estructura interna. Además, un sistema de alimentación bien calibrado evita golpes de ariete y fluctuaciones en la presión de vapor.
Por último, el análisis de combustión permite ajustar el quemador para alcanzar una mezcla aire-combustible óptima. Esto mejora la eficiencia, reduce las emisiones contaminantes y prolonga la vida útil de los componentes internos.
Caldera pirotubular en Fluidos y Procesos
Las calderas pirotubulares son equipos clave en la industria por su confiabilidad y rendimiento. Conocer las partes de una caldera pirotubular, su función y la forma de mantenerlas es esencial para garantizar una operación segura y eficiente.
La experiencia de empresas como Fluidos y Procesos demuestra que un acompañamiento técnico especializado, sumado a un plan de mantenimiento bien estructurado, puede marcar la diferencia entre una caldera que opera al máximo rendimiento y una que presenta fallas constantes. Invertir en la correcta operación y cuidado de estos equipos no solo protege la inversión, sino que asegura la continuidad de los procesos productivos y la seguridad de todo el entorno industrial. Contacta con nosotros haciendo Clic Aquí, llamando al +51 977 607 682 o al whatsapp 981 389 822. Nuestro correo electrónico servicios@cfluidosprocesos.com. Encuéntranos en Mz. R1 Lte 07 Juan Pablo II-SJL.
